産業用空気浄化および揮発性有機化合物（VOC）の排出抑制は、世界中の製造業者にとって最重要課題となっています。自動車の塗装ラインや化学処理プラントから、半導体のクリーンルームや製薬施設に至るまで、各企業は、運用コストを適正な水準に抑えつつ、厳しい環境規制を満たすよう求められる圧力に直面しています。その 欧州連合（EU）のVOC指令, 中国のGB37822-2019規格, 、および同様の米国環境保護庁（EPA）の規制により、より高効率で省エネ性に優れた空気処理技術への需要が加速しています。 こうした変化し続ける状況の中で、ハニカム型活性炭は、高い吸着効率と低いシステム圧力損失という二つの課題を解決する特殊な吸着材として台頭してきました。その独自の構造設計は、従来の粒状や粉末状の活性炭とは一線を画しており、大容量の気相ろ過用途に特に適しています。.
ハニカム活性炭は、高品質の活性炭粉末を専用の結合剤で成形し、均一で平行なハニカム状の通気路を持つブロック状にした構造化活性炭吸着剤です。 VOC、臭気、有害ガスに対して高い吸着能力を発揮すると同時に、疎に充填された粒状活性炭層に比べて空気抵抗を大幅に低減できるため、産業用排ガス処理、空気浄化システム、溶剤回収用途において最適な選択肢となっています。.
ハニカム型活性炭の全容を理解するには、その構造原理、製造技術、原材料の選定、性能仕様、および実用例について検討する必要があります。 この材料は、ばらばらの吸着媒体から、現代のモジュール式空気処理システムによりシームレスに統合される、設計された構造化されたろ過ソリューションへの転換を象徴しています。以下のセクションでは、気相処理のニーズに合わせてハニカム型活性炭の評価を行うエンジニア、調達担当者、環境管理責任者向けに、包括的な技術概要を解説します。.
目次
- ハニカム型活性炭とは
- ハニカム型活性炭はどのように製造されるのか
- ハニカム型活性炭の主な種類と技術仕様
- 主な産業用途と活用事例
- 他の形態と比較したハニカム型活性炭の利点
- ハニカム型活性炭の市場動向と今後の見通し
ハニカム型活性炭とは

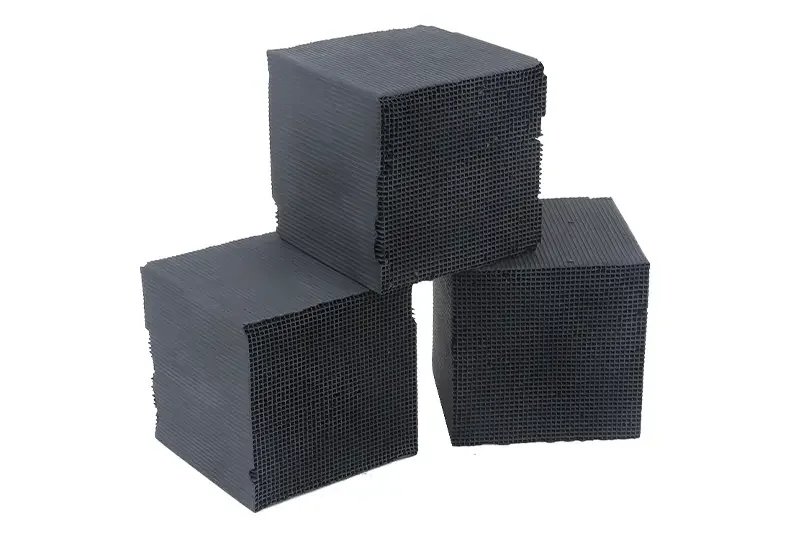

ハニカム活性炭は、活性炭粉末をプレス成形し、規則的なハニカム構造または立方体の通気路構造を持つ堅固なブロックに活性化させた、特殊な吸着材です。 平行に走る貫通チャネルにより、極めて広い気体-固体接触面積が確保されると同時に、空気の流れに対する抵抗を最小限に抑えることができるため、粒状、粉末状、あるいは押出成形ペレット状の活性炭とは根本的に異なる特性を持っています。.
ハニカム型活性炭の中核となる機能原理は、その幾何学的設計にあります。気体が不規則に充填された粒子間を通り、その間隙が不均一である粒状活性炭（GAC）とは異なり、ハニカム型ブロックは、直線的で均一な流路を備えており、媒体の断面全体にわたって気流を均一に導きます。 この構造化された流路により、充填層で一般的に発生するチャネリング、デッドゾーン、および局所的な圧力上昇が解消されます。各流路の壁は、発達した微細孔構造を持つ高多孔質の活性炭で構成されています。内部の細孔ネットワークは、 表面積は通常、400～1500 m²/gの範囲にある 原料や活性化プロセスに応じて、豊富な吸着サイトを形成し、VOC分子、臭気成分、その他の気体汚染物質がファンデルワールス力や物理的吸着によって捕捉される。.
こうした構造上の特徴は、測定可能な性能上の利点に直結します。気相ろ過システムにおいては、, ハニカム型活性炭ブロックにおける圧力損失は、通常、5～11分の1程度です 産業用排ガス処理プロジェクトの実測データによると、これは、同じ線形ガス流速における同等の粒状炭素層に比べて低い値です。この抵抗の低減により、システム排気ファンは、必要な風量を維持するために必要なエネルギー消費量を削減できます。これらのブロックは、 標準寸法, 、最も一般的なサイズは100×100×100 mmおよび100×100×50 mmですが、OEM（相手先ブランド製造）への組み込み用に、特注サイズも幅広く用意されています。 また、この標準的なブロック形状により、フィルターハウジング、吸着ボックス、空調ユニットへのモジュール式設置が容易になり、初期設置と継続的な交換サイクルの両方が簡素化されます。.
ハニカム型活性炭はどのように製造されるのか
ハニカム型活性炭の製造は、多段階の工程を経て行われます。高品質の活性炭粉末を環境に優しい結合剤と混合し、押出成形またはプレス成形によってハニカム型の生坯を形成した後、乾燥させ、さらに高温炭化および活性化処理を施すことで、最終的な細孔構造と機械的強度を付与します。 原料、結合剤の種類、および活性化条件の選択は、いずれも完成品の吸着能力、構造的完全性、および耐水性に大きな影響を与えます。製造プロセスの詳細については、以下をご覧ください。 ハニカム型活性炭の調製方法に関するこのガイド.
原材料の選定 これが最初の重要な段階です。メーカーは、原料として主に3種類の活性炭粉末を使用しています。すなわち、石炭系、ココナッツ殻系、および木材系です。 石炭由来の粉末は、通常、高品質の瀝青炭から製造され、高い機械的強度、安定した性能、およびコストパフォーマンスに優れているため、一般的な産業用排ガス処理において最も一般的な選択肢となっています。 ココナッツ殻由来の粉末は、1000 mg/gを超えるヨウ素価、低い灰分含有量（5%未満）、およびより微細な細孔構造により、優れた吸着性能を発揮し、ハイエンドの空気浄化や貴ガス回収用途に適しています。 木材由来の粉末は、適度な吸着能力と優れた生分解性を備えており、低濃度の排ガス浄化用途に適しています。.
ベース粉末が選定されると、フェノール樹脂、ポリアクリロニトリル、またはその他の特殊な接着剤などの結合剤と均一に混合されます。結合剤には2つの重要な機能があります。1つは、成形後に粉末混合物が構造的完全性を維持できるようにすること、もう1つは、その後の熱処理の際に炭素含有量を増加させることです。 こうして得られたペーストは、ダイスを通して押出またはプレスされ、直線的で平行なチャネルを持つ特徴的なハニカム形状が形成されます。その後、生体は約120～150℃の温度で制御された乾燥処理を受け、水分が除去されます。 乾燥したブロックは炭化工程に進み、これは酸素が制限された環境下で600～800℃で行われる。この工程では、バインダーおよび初期の揮発性成分が熱分解され、予備的な炭素骨格が形成される。 最終的な活性化工程は、900～1100℃の温度下で、蒸気や二酸化炭素などの物理的活性化剤を用いて行われます。これらは炭素マトリックスと反応し、吸着性能を担う広範な微細多孔質およびメソ多孔質のネットワークを形成します。 一部のメーカーでは、耐水性グレードを製造するために追加の疎水性処理を施しており、これらの製品は標準製品よりも数時間長く、高温のキルンで乾燥されます。.
ハニカム型活性炭の主な種類と技術仕様
ハニカム型活性炭は、主に原料の種類（石炭系、ココナッツ殻系、木材系）および耐水性（標準グレードと耐水グレード）によって分類されます。 主な技術的パラメータには、比表面積、ヨウ素吸着値、CTC値、灰分、圧縮強度、および細孔径などが含まれ、これらはすべて、対象用途のVOCプロファイル、湿度条件、および気流要件に合わせて選定する必要があります。.
以下の表は、3つの主要な原材料の種類と、それぞれの代表的な性能特性の比較概要を示しています：
| パラメータ | 石炭由来の | ココナッツの殻を原料とした | 木質系 |
| 比表面積（m²/g） | 800–1200 | 1000–1500 | 700–1000 |
| ヨウ素価（mg/g） | 800以上 | 1000以上 | 700以上 |
| CTCバリュー（%） | 60–70 | 65–80 | 50–65 |
| 灰分（%） | 15以下 | 5以下 | 10以下 |
| 圧縮強度（MPa） | 1.5以上 | 2.0以上 | 1.2以上 |
| 代表的な孔径（mm） | 1–5 | 0.5–3 | 1–4 |
その CTC（四塩化炭素活性）値 これは、VOC吸着用途において最も重要な性能指標の一つです。これは、標準化された条件下で、所定の質量の活性炭が吸着できる四塩化炭素蒸気の重量百分率を測定するものです。 CTC値が高いほど、微細孔容積が大きくなり、トルエン、キシレン、ベンゼン、アルコール、ケトンなど、多くの一般的な工業用VOCに対する吸着能力が高まることが直接的に示されます。 一般的な臭気制御やVOC負荷の低い状況では、通常、CTC値が50～60パーセントの範囲にある材料で十分です。 標準的な産業用 VOC 処理用途では通常、CTC 値が 60～70 パーセントの製品が求められますが、溶剤回収システム、高濃度の化学プラント排ガス、あるいは厳しい排出制限の下で稼働する施設などの厳しい条件では、CTC 値が 70 パーセント以上の製品が有効です。.
耐水性 これも重要な分類基準の一つです。標準的なハニカム型活性炭ブロックは風乾処理が施されており、湿度が20％未満の乾燥したガス流に適しています。高湿度の排ガスや、水噴霧式安全装置を備えたシステムにさらされると、標準的なブロックは徐々に軟化したり、白化したり、構造的強度が低下したりする可能性があります。 耐水性グレードは、追加の高温窯乾燥処理を経て撥水性を付与されており、塗装スプレーブース、廃水処理場の排気、湿式スクラバーシステムの下流工程など、湿気の多い環境でも長期にわたり安定した稼働が可能です。 その代償として、単価が高くなり、生産リードタイムも長くなります。通常、製造に5～7日余分にかかります。.
主な産業用途と活用事例
ハニカム型活性炭は、主に以下の分野にわたる気相浄化用途に広く利用されています。 産業用排ガス処理, 、VOC除去、商業施設や公共施設における空気浄化、臭気対策、溶剤回収、および大風量かつ低～中濃度の汚染物質を効率的に処理する必要がある特殊な環境保護の場面。.
産業用排ガス処理は、最大の応用分野です。化学プラント、石油化学施設、製薬製造現場では、ハニカム型活性炭を使用して、プロセス排気、貯蔵タンクからの排出ガス、反応器の排ガスから、VOC、硫化水素、二酸化硫黄、その他の有害大気汚染物質を除去しています。 自動車塗装ライン、家具の仕上げ工程、金属コーティング施設などを含むコーティング・塗装分野では、スプレー塗布や硬化の過程で放出される芳香族炭化水素、アルコール、エステル、ケトンを捕捉するためにハニカムブロックが活用されています。印刷および電子機器製造施設では、溶剤蒸気の制御やクリーンルームの換気浄化のためにこの材料が採用されています。.
建築環境における空気浄化も、重要な用途分野の一つです。商業ビル、病院、ホテル、空港、大規模な公共施設などの中央空調システムには、ハニカム型活性炭フィルターが採用されており、室内のVOC、ホルムアルデヒド、臭気、および浮遊粒子状物質を除去しています。 この材料の低圧力損失特性は、ファンのエネルギー消費が建物の運営コストの大部分を占めるHVAC用途において、特に有利です。高純度で灰分が極めて少ないココナッツ殻由来のハニカム型活性炭は、フィルター媒体自体による二次汚染を回避しなければならない、高品質な室内空気質を求めるプロジェクトにおいて、一般的に指定されています。.
臭気対策の用途は、下水処理場、埋立ガス管理システム、食品加工工場、廃棄物中継所など、幅広い施設に及んでいます。こうした環境において、ハニカム型活性炭は、生物学的分解プロセスによって生成される硫化水素、アンモニア、メルカプタン、その他の臭気成分を吸着します。 印刷、ドライクリーニング、化学処理産業における溶剤回収システムでは、ハニカムブロックを使用して排気ガスから貴重な溶剤を捕捉し、その後、熱再生または蒸気再生によって溶剤を回収します。これにより、規制への準拠を確保しつつ、運用コストを削減することができます。.
その他の特殊用途としては、排ガス脱硫・脱硝、クリーンエネルギー生産のためのバイオガスおよび天然ガスの精製、貴金属の回収、ガス分離のための圧力スイング吸着、ならびに水族館の水質浄化などが挙げられます。水族館用水質浄化においては、耐水性グレードの製品が、機械的ろ過と溶存有機化合物の除去の両方を実現します。.
他の形態と比較したハニカム型活性炭の利点
ハニカム型活性炭は、従来の粒状および粉末状の活性炭と比較して、4つの明確な利点があります。それは、システム内の圧力損失が大幅に低減されること、充填密度が高く設置面積がコンパクトであること、モジュール単位での交換やメンテナンスが容易であること、そして流れの分布がより均一になり、デッドゾーンやチャネリングを最小限に抑えられることです。 ただし、これはあらゆる形態の活性炭に汎用的に置き換えられるわけではなく、主に液相用途よりも気相用途に適しています。.
ハニカム型と粒状活性炭の比較は、構造化媒体の利点を最も明確に浮き彫りにしている。によると グラニュラーカーボンからハニカムカーボンへの移行に関する業界分析, 粒状活性炭層では、慎重な充填、固定、および漏れ防止対策が必要となります。 気流は不規則な粒子間の隙間をランダムに通過するため、流速の高低差が生じ、吸着能力の不均一な利用につながります。対照的に、ハニカムブロックは設計された直線的な流路を通じて気流を誘導し、媒体表面全体でほぼ均一な流速分布を実現します。以下の表に、主な性能および運用上の違いをまとめました：
| 比較項目 | 粒状活性炭 | ハニカム型活性炭 |
| メディアフォーム | ばらばらの粒状物 | 構造化ハニカムブロック |
| 気流経路 | 充填された粒子層を通って | まっすぐで均一な水路を通って |
| 圧力損失 | より高い（ベッドの深さによる） | 低濃度、同等のGACと比較して5～11倍の低減率 |
| インストール | 梱包、固定、漏れ防止が必要 | モジュール式、プラグイン方式によるブロックの交換 |
| メンテナンス | メディアの取り外しと再梱包が必要です | ブロック単位でのモジュール交換 |
| 粉塵の発生 | 中程度～高 | 低 |
| 再生 | 熱再生が可能 | 適切な設計により、熱再生が可能となる |
| 主な用途 | 深層吸着塔、水処理 | VOCフィルター、空調ユニット、モジュール式システム |
運用コストの観点から見ると、ハニカム型活性炭の圧力損失が低いことで、ファンのエネルギー消費量が直接削減されます。 1時間あたり数万立方メートルを処理する大風量システムでは、静圧がわずかに低下しただけでも、年間で大幅な電力コストの削減につながります。また、コンパクトなモジュール式設計により、処理装置の設置面積も削減できるため、スペースの制約によりシステムの拡張が困難な改修プロジェクトにおいて、大きなメリットとなります。.
粉末活性炭（PAC）は、根本的に異なる役割を果たしていることを認識することが重要です。PACは、その極めて速い吸着速度から、主に液相での緊急処理や迅速な除染の場面で使用されますが、再生が不可能で、使い捨てです。. ハニカム型活性炭は、独自のニッチ市場を占めている 連続式、気相、低～中濃度の用途において、構造化された形状、長い耐用年数、およびシステム統合上の利点が、単位当たりの材料コストの高さを上回る場合。.
ハニカム型活性炭の市場動向と今後の見通し
世界の活性炭市場は力強い成長軌道に乗っており、, 2026年の約59億米ドルから、2033年までに約114億7000万米ドルへと拡大すると予測されている, 、VOC排出に関する環境規制の強化、エネルギー効率の高い大気汚染防止技術への需要の高まり、および欧州、アジア太平洋地域、北米における産業用排ガス処理システムでの構造化炭素媒体の採用拡大を背景として。.
規制による圧力は、依然として市場を動かす最大の要因である。その 欧州連合（EU）の産業排出指令, 、中国における揮発性有機化合物（VOC）の漏出排出に関するGB37822-2019の継続的な実施、および米国 EPAの「有害大気汚染物質に関する国家排出基準（NESHAP）」の施行により、塗料、化学、電子、製薬各分野のメーカーは、基本的なろ過システムから高性能吸着システムへのアップグレードを迫られ続けています。 低圧力損失と高い吸着効率という実証済みの特性を兼ね備えたハニカム型活性炭は、規制順守を目的としたシステムアップグレードにおいて、定番の材料となっている。その アジア太平洋地域は、最大のシェアを占めている 製造活動の集中により、世界の活性炭消費量に占める割合が高いことから、環境規制の強化に伴い、同地域は今後も最も高い成長率を維持すると見込まれている。.
ハニカム型活性炭市場の将来を形作っているいくつかの新たなトレンドがある。その 緩やかな吸着剤から、構造化された人工吸着剤への移行 機器メーカーがますますコンパクトでモジュール式の空気浄化システムを設計するにつれ、この動きは加速しています。化学物質を含浸させたり、触媒機能を付与したハニカム状活性炭の開発により、この材料の性能は物理吸着の枠を超え、水銀蒸気、酸性ガス、アンモニアなどの特定の汚染物質に対する標的化学吸着まで広がっています。 持続可能性への配慮も調達決定に影響を与えています。ハニカムブロックは、粒状媒体に比べて取り扱い時の粉塵発生が少なく、また耐用期間が長いため、交換頻度が低減され、それに伴う廃棄物の発生も削減されます。世界中の産業がカーボンニュートラリティの目標を追求する中、 低圧力損失ハニカムシステムの省エネ特性 より広範な企業のサステナビリティ目標と整合させ、成熟した産業市場と新興産業市場の両方で、この技術が継続的に採用されるよう位置づける。.
本記事では、工業用気相用途向けのハニカム型活性炭に関する一般的な技術概要を解説します。具体的な製品の選定やシステムの設計については、対象となる汚染物質の特性、運転条件、および現地の規制要件を詳細に分析した上で決定する必要があります。.
