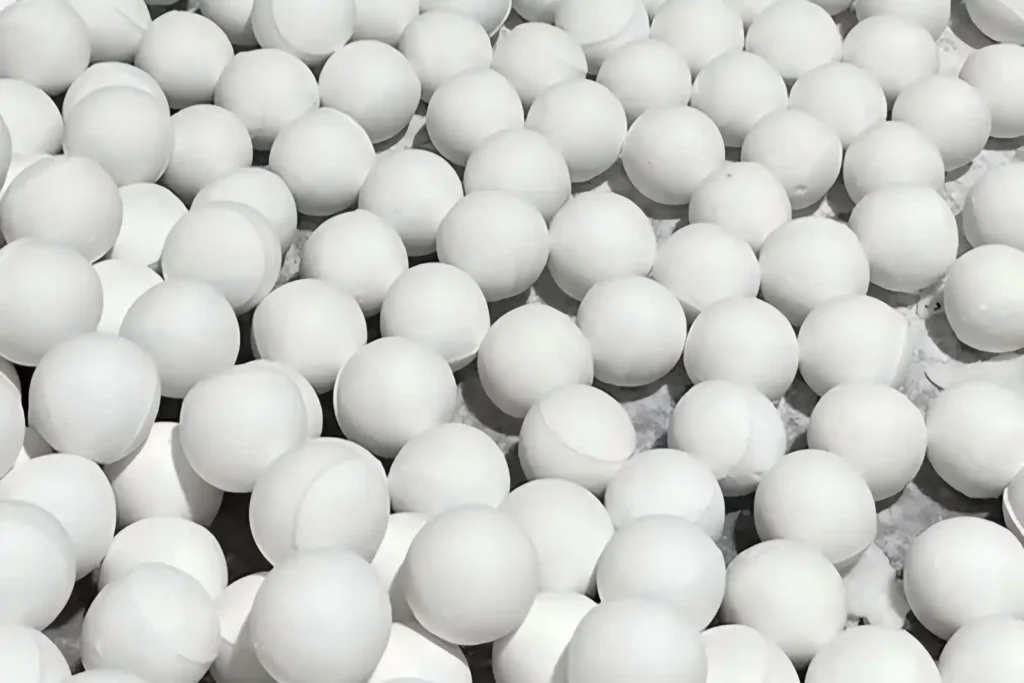

工業用の粉砕や触媒処理では、最終製品を汚染することなく、極度の機械的ストレス、高温、および腐食性の化学環境に耐えうる材料が求められます。セラミック製造や鉱業から、石油化学精製、最先端の電池製造に至るまで、さまざまな分野において、エンジニアや調達担当者は、耐久性、効率性、純度を兼ね備えた媒体を絶えず模索しています。 アルミナ球（アルミナセラミックボールとも呼ばれる）は、こうした過酷な用途において、最も汎用性の高いソリューションの一つとして台頭してきました。主に酸化アルミニウム（Al₂O₃）で構成されるこれらの精密に製造された球体は、従来の鋼やガラス製の媒体では到底及ばない、硬度、密度、化学的不活性という独自の組み合わせを実現しています。.
アルミナ球は、モース硬度が約9、密度が3.6～3.9 g/cm³、かつ極めて優れた化学的安定性を備えた高純度の酸化アルミニウムセラミックボールであり、ボールミルや 石油化学反応器における触媒床の担体、さらには十数以上の産業分野にわたる微粉末処理において、好んで採用されています。.
アルミナ球の幅広い用途は、さまざまな性能要件に対応できるその適応性を反映しています。アルミナ含有率が75%から99%までのグレード、直径が0.5 mmから120 mmまでの範囲で提供されており、これらのセラミックボールは、特定の粉砕強度、純度、およびコスト目標に合わせて調整することが可能です。 アルミナセラミックボールの世界市場は 2025年には約18億米ドルの規模になると見込まれる また、2034年までに35億米ドルに達すると予測されており、年平均成長率（CAGR）は7.69%となる見込みです。この持続的な拡大は、同素材が世界中の工業プロセスにおいてますます重要な役割を果たしていることを示しています。.
目次
- アルミナ球とは何か、またその製造方法は？
- アルミナセラミックボールの主な物理的・化学的特性にはどのようなものがありますか？
- アルミナ球の主な産業用途にはどのようなものがありますか？
- 用途に適したアルミナ球のグレードの選び方
- アルミナセラミックボールの市場見通しはどのようなものか？
アルミナ球とは何か、またその製造方法は？
アルミナ球は、高純度の酸化アルミニウム粉末を成形・高温焼結して製造された球状の粉砕・支持媒体であり、緻密なα-Al₂O₃結晶構造を持つセラミックボールとして、極めて高い硬度、耐摩耗性、および熱安定性を備えています。.
アルミナ球の製造は、原材料の慎重な選定から始まります。主原料として高純度の工業用アルミナ粉末が用いられ、これに微量のシリカ、希土類金属酸化物、および最終的な微細構造や性能特性に影響を与える焼結助剤が添加されます。原料粉末は、成形前に均一な品質を確保するため、厳格な粒子径調整工程を経ます。 成形段階では、球体の初期形状と密度が決定され、目標とするアルミナグレードに応じて、主に2つの工程のいずれかが採用されます。.
等静圧成形は、高純度グレード（通常、95%～99%のアルミナを含むもの）に最適な方法です。このプロセスでは、粉末を柔軟な金型に充填し、全方向から均一な高圧を加えることで、密度が極めて均一で内部欠陥が最小限に抑えられた生体を得ることができます。 その後、圧縮成形された球体は1600°Cを超える温度で焼結され、その過程で粉末粒子が固相拡散によって融合し、安定したα-Al₂O₃コランダム相へと変化します。この高温処理により、気孔率がほぼゼロで、最大硬度と卓越した機械的強度を備えた製品が得られます。.
92%アルミナなどの中級グレードの場合、圧延または成形プロセスがより一般的に採用されています。粉末は有機結合剤と混合され、回転式造粒機またはボール成形機に供給され、そこで菓子作りに似たタンブリング作用によって徐々に球状に成形されます。 成形された球体は乾燥され、その後、同様に高温で焼結されます。この方法はコスト効率に優れていますが、等方圧成形された同等の製品と比較すると、通常、密度がわずかに低く、残留気孔率が高くなります。成形方法にかかわらず、すべてのアルミナ球体は、密度測定、硬度試験、摩耗率評価、および化学組成の検証を含む厳格な品質管理検査を受けます。 ASTM C1327やISO 14703などの規格.
制御された焼結プロセスは、所望の結晶構造を得る上で極めて重要です。 1400°C以上の温度では、アルミナ相は不可逆的にα-Al2O3へと相転移します。α-Al2O3は、六方最密充填の酸素格子を持ち、八面体の空隙の3分の2をアルミニウムイオンが占めるという特徴を持つ、熱力学的に安定した形態です。 この結晶構造が、この材料の定評ある硬度と化学的安定性をもたらしています。最終的な結晶粒径は、標準グレードでは通常 2～8 マイクロメートル、高純度グレードでは 1～3 マイクロメートルの範囲であり、一般的に結晶粒が微細であるほど、機械的強度が高く、摩耗率が低くなります。.
アルミナセラミックボールの主な物理的・化学的特性にはどのようなものがありますか？
アルミナ球は、モース硬度が8～9.2、比重が3.27～3.90、高純度グレードでは圧縮強度が2000 MPaを超え、吸水率が0.02%未満であり、 酸やアルカリに対してほぼ完全な化学的不活性性を示し、アルミナ含有量に応じて最高使用温度は1700°Cに達する。.
アルミナ球の物理的特性は、そのアルミナ含有量に応じて体系的に変化し、以下の表には、市販されている各グレードの主要なパラメータがまとめられています。これらの値は メーカーの技術仕様および業界の参考データをもとにまとめたもの アルミナ含有量が75%から99%までの全範囲を網羅しています。.
| プロパティ | 75% Al₂O₃ | 85% Al₂O₃ | 90% Al₂O₃ | 92% Al₂O₃ | 95% Al₂O₃ | 99% Al₂O₃ |
| モース硬度 | 8 | 8 | 9 | 9 | 9 | 9.2 |
| 比重（g/cm³） | 3.27 | 3.50 | 3.55 | 3.60 | 3.65 | 3.70+ |
| 吸水率（%） | 0.02 | 0.02 | 0.02 | 0.01 | 0.01 | 0.01 |
| Fe₂O₃含有量（%） | 0.5 | 0.2 | 0.01 | 0.01 | 0.01 | 0.01 |
| 摩耗率（%） | 0.20 | 0.20 | 0.20 | 0.15 | 0.10 | 0.10 |
| 圧縮強度（MPa） | 90+ | 120+ | 150+ | 2000+ | 2250+ | 180+* |
硬度は、粉砕用途において最も直接的な影響を及ぼす特性です。モース硬度がコランダムに近く、ダイヤモンド、立方晶窒化ホウ素、炭化ケイ素に次ぐアルミナ球は、工業用鉱物やセラミック原料の大部分を効果的に研磨することができます。 3.27～3.90 g/cm³を超える高い比重により、回転式ミル内で十分な運動エネルギーを生み出す質量が確保され、効率的な粒子径の微細化が実現されます。アルミナ球の密度は約7.8 g/cm³と鋼球よりも低いものの、優れた硬度と汚染の劇的な低減によってその欠点を補っています。.
摩耗率が低いことは、決定的な経済的利点です。高品位アルミナ球の摩耗損失はわずか0.10%であり、これは処理される材料1トンあたり、粉砕媒体のごくわずかな量しか消費されないことを意味します。これにより、媒体の交換間隔が延長され、機械の稼働停止時間が短縮されるほか、製品流への異物混入を大幅に抑制することができます。 等方圧成形グレードの吸水率がほぼゼロであり、見かけの気孔率が低いことは、湿式粉砕条件下での構造的完全性をさらに高め、液体の浸入によるメディアの劣化を防ぎます。.
化学的な観点から見ると、アルミナ球はほとんどの産業環境において本質的に不活性です。高純度グレードでは耐酸性98.5%以上、耐アルカリ性95%以上を誇り、処理対象の材料と反応したり、その中に溶解したりすることはありません。 これは、電子材料や電池用粉末の製造において特に重要です。これらの分野では、鋼製媒体からの微量の鉄汚染でさえ、バッチ全体が使用不能になる恐れがあります。高純度アルミナ球の酸化鉄含有量は通常0.01%未満に抑えられており、汚染に敏感な用途において、鉄分を含まない非磁性のソリューションとなっています。.
熱的特性により、アルミナ球の用途は常温での粉砕にとどまらず、さらに広がります。最大使用温度は、低グレード品で約1480°Cから、99%アルミナ組成品では1700°C以上まで及びます。 この耐熱性に加え、摂氏1度あたり約8.0 × 10⁻⁶という熱膨張係数を持つことから、これらのビーズは、アンモニアおよび水素プラントにおけるスチームリフォーマーやシフトコンバーターなどの高温反応器において、触媒床の担体として使用するのに適しています。.
アルミナ球の主な産業用途にはどのようなものがありますか？
アルミナ球には、大きく分けて2つの機能的な用途があります。1つは、セラミックス、鉱業、コーティング、エレクトロニクス、電池材料などの分野において、粒子径の微細化を目的としたボールミルや撹拌式ミルにおける粉砕媒体としての用途です。もう1つは、石油化学、肥料、ガス処理産業における固定床反応器、吸着塔、乾燥システムでの不活性触媒担体としての用途です。.
アルミナ球の消費量の大部分は、粉砕媒体としての用途が占めています。セラミックス業界では、アルミナ球は、タイル本体、衛生陶器、食器の製造に使用される長石、石英、カオリン、その他の原料の湿式および乾式粉砕における標準的な媒体となっています。 アルミナボールは鉄分混入が極めて少ないため、完成したセラミック製品の白さや半透明感を維持することができます。これは、鋼製媒体では実現できない特性です。同様に、釉薬やフリットの調製においても、アルミナボールを使用することで、粒子径分布の均一性と、生産バッチ全体にわたる色調の一貫性が確保されます。.
鉱業および鉱物加工も、もう一つの重要な応用分野です。炭酸カルシウム、ケイ酸ジルコニウム、タルク、重晶石などの鉱石は、下流産業で求められる粒子サイズを実現するために、微細な粉砕が必要です。高密度かつ高硬度を特徴とするアルミナボールは、他の媒体を急速に劣化させる摩耗に耐えつつ、効率的な粉砕を実現します。 ガラスおよび半導体産業向けの石英粉末の製造においては、アルミナ製粉砕ボールが、シリコンや鉄による汚染を最小限に抑え、最終的なシリカ製品の品質を直接向上させる能力から、好んで使用されています。.
エレクトロニクスおよびエネルギー貯蔵分野では、高純度アルミナ球の需要がますます高まっています。酸化コバルトリチウム、リン酸鉄リチウム、グラファイトなどのリチウムイオン電池の正極材および負極材は、極めて清浄な環境下で、ミクロン単位の精密な粒子径まで粉砕する必要があります。 金属製の粉砕媒体を使用すると、鉄やその他の金属不純物が混入し、電気化学的性能を損なうことになります。Al₂O₃含有率が99%以上の高純度アルミナボールは、非金属で摩耗の少ない代替品として、電池材料の加工に求められる厳しい純度要件を満たします。 この原理は、多層セラミックコンデンサ（MLCC）用の誘電体粉末や、誘導性部品用のフェライト粉末の製造にも当てはまります。.
石油化学および化学プロセスにおいて、不活性アルミナ球は、粉砕媒体ではなく、触媒層の担体として機能します。 接触改質、水素化処理、アンモニア合成、およびメタノール製造に使用される固定床反応器では、触媒層の上下にアルミナボールの層が配置され、機械的な支持を提供し、気体および液体の流れを均一に分散させ、触媒を物理的損傷や汚染から保護します。 これらの用途には、95%～99%のAl2O3含有率を持つ高アルミナ不活性ボールが指定されています。これは、石油化学プロセスに特有の、高温、高圧、および水素、水蒸気、酸性ガスなどの腐食性雰囲気に対する耐性を備えているためです。 不活性アルミナセラミックボール分野だけでも、2033年までに世界市場規模が約3億3900万米ドルに達し、年平均成長率（CAGR）6.19%で拡大すると予測されている。, 、石油精製、天然ガス処理、および肥料製造施設からの需要に牽引されて。.
その他の用途としては、コーティング、顔料、医薬品分野などが挙げられます。塗料・コーティングの製造において、アルミナ球は顔料粒子を分散・粉砕し、所望の着色力、隠蔽力、および色の均一性を実現します。その化学的安定性により、粉砕工程によって顔料の化学的性質が変化したり、変色が生じたりすることがありません。 医薬品製造においては、アルミナ媒体が有効成分の微粉化に使用されますが、規制遵守のため、金属汚染は厳重に回避されなければなりません。.
用途に適したアルミナ球のグレードの選び方
アルミナ球のグレード選定は、主に以下の4つの要因によって決まります。 最終的な粉砕製品の要求される純度レベル、処理対象材料の硬度および研磨性、プロセスの動作温度、そして特定の用途において許容されるコストパフォーマンスのバランスです。このうち、92%アルミナグレードは、一般的な工業用粉砕分野において最も広く採用されている妥協点を提供しています。.
選定プロセスにおいては、純度要件を最初の選別基準とすべきです。電子セラミックス、リチウム電池材料、高白度セラミック釉薬など、製品の汚染許容度が低い用途では、アルミナ含有量が95%未満のものは推奨されません。 99%グレードは高価ですが、鉄含有量を0.02%未満、シリカ含有量を0.2%未満に抑える必要がある場合には不可欠となります。 わずかなシリカや鉄の混入が許容される一般的なセラミック素地の粉砕、鉱物粉砕、およびセメント製造においては、75%～92%のアルミナグレードが、処理トン当たりのコストを大幅に抑えつつ、十分な硬度を提供します。.
粉砕対象物の硬度は、必要なアルミナ含有量に直接影響します。炭酸カルシウム、粘土、タルクなどの比較的軟らかい材料を処理する場合、75%～90%のアルミナ球を使用すれば、十分な耐摩耗寿命が得られます。 しかし、石英、長石、ジルコン砂、炭化ケイ素などの研磨性の高い鉱物については、初期購入価格は高くなりますが、硬度が高く摩耗率が低い92%～95%グレードのアルミナボールを使用することが経済的に正当化されます。 アルミナ含有量が高いほど、媒体の消費量が減り、交換頻度も低くなるため、長期的には1トンあたりのコストを削減できます。.
使用温度によって、さらなる制約が生じます。常温での湿式または乾式粉砕においては、すべてのアルミナグレードが安定した性能を発揮します。 しかし、球体が1400°Cを超える温度にさらされる触媒床担体用途においては、95%および99%グレードのみが、必要な耐火性と軟化抵抗性を備えています。 99%グレードは、アンモニアおよび水素プラントにおける二次改質装置や水蒸気メタン改質装置など、動作温度が1500°Cに近づく、あるいはそれを超える、最も過酷な高温反応器環境向けに指定されています。.
アルミナ球のサイズも重要であり、これは粉砕装置や目標粒子径によって決まります。0.5 mm～5 mmの範囲の小さな球は、サブミクロン級の粒子径まで超微細粉砕を行う撹拌式メディアミルやアトリターで使用されます。 10 mmから30 mmの中程度の球は、セラミック原料や鉱物を処理する従来のボールミルに適しています。 40 mmから80 mm以上の大型球体は、セメントミルの粗粉砕段階や触媒床の支持層で使用されます。ここでは、直径が大きいほどガス流の分散が促進され、触媒粒子が床内を下方に移動するのを防ぐことができます。.
コストパフォーマンスの分析では、購入価格だけでなく、ライフサイクル全体を考慮すべきです。 簡略化した比較例から、そのトレードオフがわかります。92%グレードのアルミナボールは、75%グレードのボールに比べて1トンあたりのコストが2～3倍高くなりますが、その摩耗率は半分以下に抑えられるため、耐用年数は2倍以上となり、それに比例して汚染の発生も少なくなります。 高白色度の製品を製造するセラミックタイルメーカーにとっては、メディアのコスト増は、不良率の低下やメディア交換によるダウンタイムの短縮によって、十分に相殺される以上のメリットがあります。.
アルミナセラミックボールの市場見通しはどのようなものか？
世界のアルミナセラミックボール市場は、電池材料、 石油化学、および先端セラミックス分野からの需要拡大に牽引され、アジア太平洋地域が生産と消費の両方で最大のシェアを占める見込みである。.
複数の市場調査の結果は、今後10年間にわたりアルミナセラミックボールが堅調な成長軌道に乗るとの見解で一致しています。セラミックス、セメント、鉱業などの伝統的な産業からの安定した需要が堅実な基盤を形成している一方、リチウムイオン電池材料の加工、半導体製造、環境技術における新たな用途が、さらなる成長の原動力となっています。 電気自動車やエネルギー貯蔵システムへの移行に伴い、汚染のない微細粉砕を必要とする正極材および負極材の粉末の量が大幅に増加しており、これは高純度アルミナ粉砕媒体の消費量の増加に直結している。.
石油・ガス、石油化学、肥料産業において触媒担体として機能する不活性アルミナセラミックボール市場も、同様の成長パターンをたどっています。 2025年の世界の不活性アルミナセラミックボール市場規模は、約10億5,000万人民元（約1億4,400万米ドル）と推定されており、2032年までに年平均成長率（CAGR）3.91％で13億7,400万人民元に達すると予測されている。 この市場は、消耗品であり、交換需要に牽引される需要モデルが特徴である。これは、反応器床内の不活性ボールが、プラントのメンテナンス期間中に定期的な交換を必要とするためである。特にアジアや中東における大規模な製油所および石油化学プロジェクトは、引き続き持続的な調達量を生み出している。.
地理的には、アジア太平洋地域がアルミナ球の生産と消費の両方で圧倒的なシェアを占めています。中国だけで世界の生産能力の相当な割合を占めており、主要な生産拠点は山東省、江西省、広東省にあります。 この地域は、ボーキサイト採掘、アルミナ精製、セラミック粉末加工、さらにはセラミックス、エレクトロニクス、化学分野における最終製品製造までを網羅する統合されたサプライチェーンの恩恵を受けている。北米と欧州は、成熟した技術主導型の市場であり、需要は先端製造や特殊化学品の用途に使用される高純度グレードに偏っている。.
いくつかのトレンドが競争環境を形作っています。エンドユーザーが、低純度の代替品に比べ、92%から99%のアルミナボールが持つ総所有コスト（TCO）面での優位性をますます認識するにつれ、アルミナ含有量の高いグレードへの明確な移行が見られます。 メーカー各社は、より微細な結晶粒構造、低気孔率、そしてより安定した性能を備えた球体を製造するため、高度な等方圧成形装置や精密な焼結制御技術への投資を進めています。 生物医学用グレードのセラミックボールや半導体製造用の超高純度球体など、ニッチな用途に向けたカスタマイズは、新たな成長分野となっています。非金属でリサイクル可能、かつ汚染の少ない加工媒体を推奨する環境規制も、アルミナ球製品の長期的な需要動向をさらに後押ししています。.
